DBC-102 浪涌电流测试系统【818Y】

系统概述：

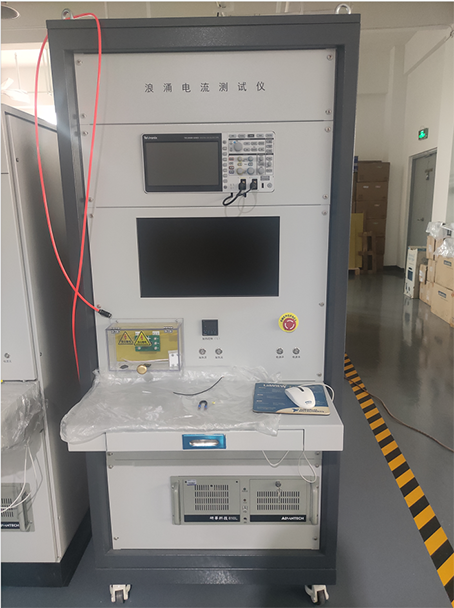

浪涌电流测试仪，是二极管等相关半导体器件测试的重要检测设备，浪涌电流是指电源接通瞬间或是在电路出现异常情况下产生的远大于稳态电流的峰值电流或过载电流。DBC-102型浪涌电流试验台的测试方法符合JB/T7626-2013中的相关标准。本系统通过电容放电产生电流波，结合上位机测试软件，再通过调节不同的电感值来得到需要的电流脉宽，最后输出测试要求的电流值，包含浪涌电流测试单元，阻断电压单元，阻断漏电流单元和计算机控制单元，计算机控制单元是该设备的中心控制单元，设备的所有工作程序，工作时序，开关的动作状态，数据的采集等均由计算机完成。计算机记录测试结果，并可将测试结果转化为EXCEL文件进行处理，整体采用轮式机柜集成测试，具有简洁的人机交互界面（计算机）和良好的保护措施，操作简单，移动方便等特点。

系统单元及参数指标

浪涌测试单元IFSM	通态不重复浪涌电流范围：30～2000A（可选到20000A），分辨率1A, 精度＜2%±1（可定制范围）
	浪涌电流底宽：10ms正弦半波，偏差小于±0.2ms（可选1mS.2mS.8.3mS等）,单选
	重复浪涌电流时间： 2S～10S（可定制范围）
	浪涌电流重复次数：2～1000 次，可设定(可定制范围)
	浪涌电流下的压降测试：压降测试范围 0.01-100V 分辨率 0.001V,精度＜2%±0.01
	浪涌波形和压降波形显示和保存：仅对正弦波，可选方波
	10uS方波电流范围：100-3000A，分辨率1A,精度＜3%±1（可选5000A） 0.1-1 mS：1000A 1-10 mS：500A
阻断参数测试单元	反向电压：100V～1200V 可调，分辨率 1V,精度＜2%±1
	反向电压输出方式：DC 直流
	阻断漏电流：0.001～10mA，分辨率 0.001mA,精度满量程的±5%
	测试方式：自动测试
	适合封装：TO-220、TO-247、TO-3P（其它封装可更换测试夹具工装或可用连线方式），手动安装测试器件。
热敏电压测试	测试电流范围：5-100mA，持续给定，可以在最短时间内判断结温变化
热敏电压测试	使用方式：单次浪涌前后测试，重复浪涌测试，判断结温恢复触发下一次测试。
MOS 器件正反向测试	正向测试：触发电压：5-25V 可设定
MOS 器件正反向测试	反向测试：触发电压：0→-10V 可设定
加热功能（可选功能）	显示温度：0-180℃
加热功能（可选功能）	控温范围：90-180℃，三档可选（90-125℃，125-150℃，150-180℃）
计算机控制系统	设备的所有工作程序，工作时序，开关的动作状态，数据的采集等均由计算机完成。工业控制机，具有抗电磁干扰能力强，排风量大等特点。
